一、電動煤氣蝶閥結構及性能簡介

本產品由閥體、蝶板、密封圈、傳動機構等主要部件組成。其結構采用三維偏心原理設計，彈性密封和硬軟多層密封兼容的加工新工藝，使蝶閥在運行工作時，減少其扭矩力，達到省力，節能之功能。從而確保整體的抗腐蝕．耐高溫．,抗靡損的可靠性。

二、電動煤氣蝶閥主要性能特點是：

1．結構*、型小輕便、操作靈活、省力、方便；

2．密封可靠，可達到氣密封無泄漏；

3．流量特性趨于直線調節性有；

4．采用三偏心原理，使密封面近似零靡損延長了閥門的使用壽命；

5．應用范圍廣。如：可用于水、蒸氣、油品、空氣、煤氣等介質。

6．適用不同溫度及6.4MPa以下的壓力等級，耐腐蝕等各種介質管線。

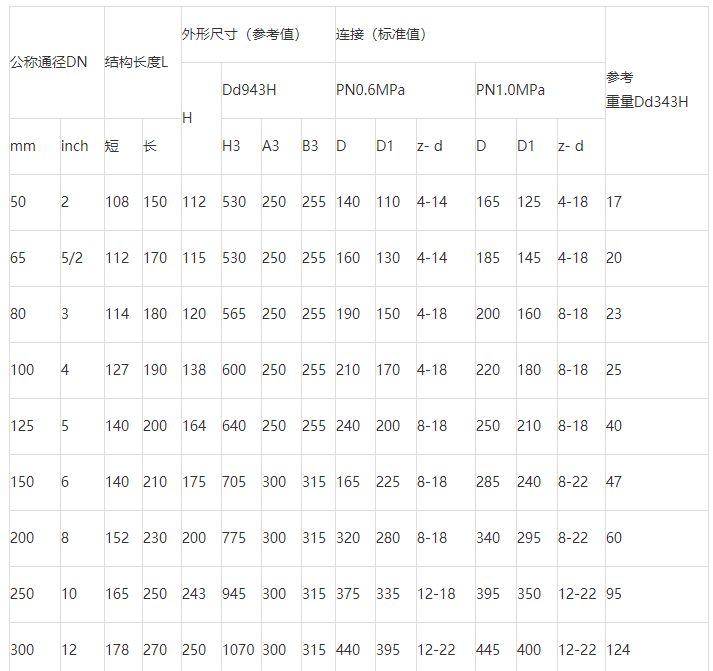

主要連接及外形尺寸
